控制閥及氣蝕

當流體流過閥的流體速度增大，壓力，根據該下降伯努利方程。

氣穴

如果通過速度閥是足夠高時，在液體中的壓力可能下降到一定水平，使流體可從泡沫或閃光。 內的壓力恢復和足夠的氣泡崩潰時自己。

空化可能是嘈雜，但通常是低強度，低頻率。這種情況是極大的破壞性，并可能磨損了的裝飾和身體部位閥在很短的時間。

• 空化數的介紹和空化數的定義。
• 氣蝕-介紹

應用比例

表征潛在的空化條件的一種常見方法是“應用程序比”（或“的初始?xì)庋ㄖ笖?shù)”），并可以表示為

AR = _P I - P _{O /（P} I - P _V）（1）

哪里

AR =應用比例

P _I =進口壓力，絕對

P _O =出口壓力，絕對

_P V =流體的蒸氣壓，絕

對于上述1的應用比率 - 液體閃爍。這是不一樣的氣穴現象，但越接近的比率為1時，較高的潛在氣穴 。

注意！隨著越來越流體溫度的可能性，空化增加。

示例 - 水閃爍

如果我們知道沸點流體（絕對壓力蒸汽表飽和蒸汽特性）從閥的最小出口壓力，以避免閃爍可以計算出來。

為1的應用比，式（1）可以修改為

AR = 1

= _P I - P _{O /（P} I - P _V）

或轉化

P _O = _P V

采用“蒸汽表”與飽和蒸汽特性，我們可以得出結論，

• 對于水的溫度為^17.51℃，1巴的絕對進口壓力-最小出口壓力為0.02巴 ，以避免閃爍
• 對于水的溫度為^81.35℃，1巴的絕對進口壓力-最小出口壓力為0.5巴 ，以避免閃爍
• 對于水溫^99.63℃，1 bar絕對進口壓力-最小出口壓力為1巴 ，以避免閃爍

注意！閃爍是不一樣的氣蝕。由于閥門空化條件下局部可能會開始在更高的出口壓力。

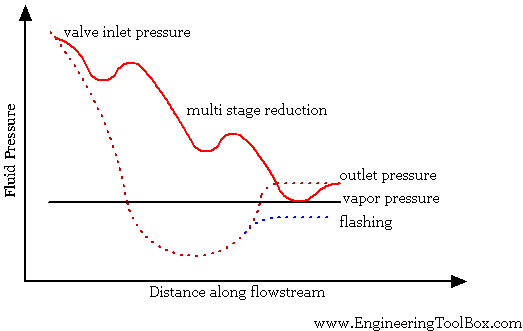

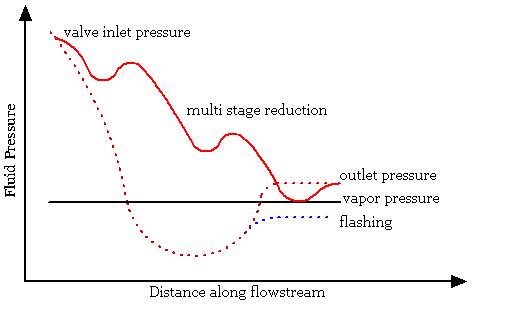

多級控制閥

氣穴，可避免使用多個控制閥或更方便 - 多級控制閥。

如上圖所示的“縮”是一個單級閥遠低于多級閥。 取決于壓力降和流體的可能的溫度在閥使用一個以上的階段，以避免氣蝕的條件。
