您是不是在找"閘閥"標準,尺寸,作用,原理嗎?這里有我們?yōu)槟x的閘閥型號、閘閥規格、閘閥結構圖、閘閥特點等, 盡我們所能滿足您所需求的產品! 您正在瀏覽:閘閥 售前、售中、售后，前澤金質服始終在您的身邊！誠信服務,質爭八方,有了前澤閥門,流體控制盡在掌握之中...
閘閥型號編制說明是根據中國閥門型號編制標準整理，并不包括前澤公司最新研發生產的一些的閘閥產品，在新產品沒有統一標準的情況下，我們將采用閘閥型號的企業編制方法。但是為了您的便捷、通用和標準，我們將盡量使用中國的閘閥型號編制方法。
特殊要求代號：體、蓋栓接結構(默認)Hs一體、蓋焊接結構PS一壓力密封結構D一低溫閥門B一波紋管閥門E一閥體延長端閥門
閥門類型代號：Z一閘閥
驅動方式代號：4一正齒輪傳動5一傘齒輪傳動6一氣動6s一氣動帶手動7一液動9一電動（手輪傳動略）9B一防爆電動
連接形式代號：1一內螺紋2一外螺紋4一法蘭6一焊接
結構形式代號：1一單閘板2一雙閘板
密封面材質代號：Y一硬質合金H一合金鋼
壓力等級代號：公稱壓力為MPa的10倍、磅級為實際數
閥體材料代號：
(1)鑄造閥體：C—WCB I—WC6，ZGl Cr5Mo V—WC9，ZG20CrMoV P—CF8，ZGICrl8Ni9Ti R—CF8M，ZGlCrl8Nil2Mo2Ti S—CF3L—CF3M F—LCB N—LC3
(2)鍛造閥體：C—A105 E—LF2 A—F11 V—F22 P—F304 R—F316 S—F304L L—F316L
以上閘閥型號編制方法中，可能遺漏了一些部分，但是最常用和最常見的內容已經概括進去，如果您需要詳細的閘閥型號編制內容，歡迎與我們直接聯系。
閘閥型號細分說明：
上海前澤閥門有限公司為提供服務質量，將產品細節細分化，責任最大化的態度展現給社會。避免成和其它企業的一樣，選錯型、下錯單及提供的產品資料不詳照成退換退貨等問題的出現。今后公司將為的一系列閥門產品的價格、說明、原理、知識、資料、結構尺寸、性能、用途、特點、型號、標準、安裝維修等內容進行細分化。為廣大用戶帶來真正的簡單便捷的服務。
閘閥型號代表說明：
以下是公司閘閥型號代表說明，此閘閥型號編制方式是根據公司生產的產品，結合國際閥門型號標準組合而來的。如有疑問歡迎來電質詢。對于定做和特殊產品型號另做選型。內容主要是針對閘閥的代號、附加要求、驅動、連接、結構、密封件、壓力、材質等做組合細分說明。
閘閥型號編制方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
舉例WZ41H-150LB美標波紋管閘閥，W波紋管、Z閘閥、4法蘭、1明桿楔式單閘板、H不銹鋼、150LB磅級壓力。
前澤公司閘閥常見型號：

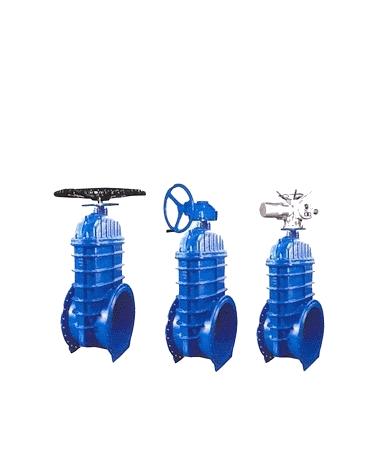

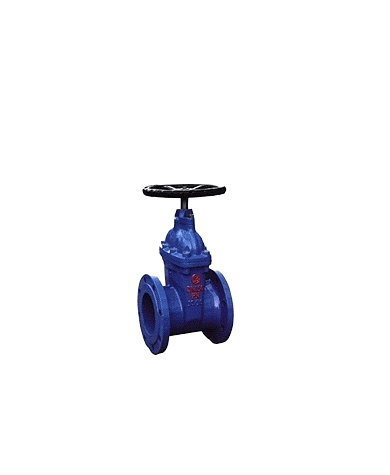

彈性座封閘閥：Z40X、Z40H；
不銹鋼閘閥：Z40W、Z41W、Z40H、Z41H；

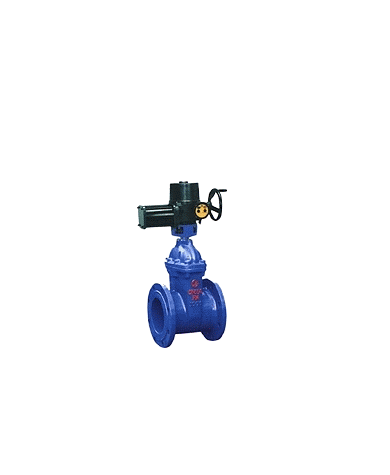

電動閘閥：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
氣動閘閥：Z641F、Z641H、Z641W；
焊接閘閥：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；
漿液閥：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；
刀型閘閥：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；

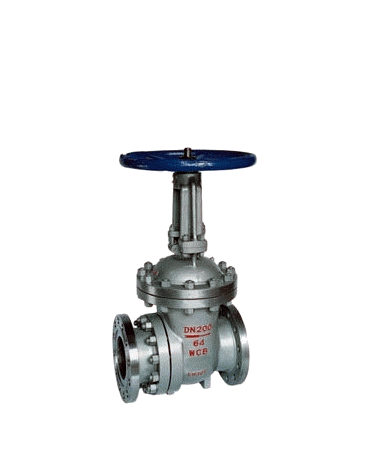

明桿閘閥：Z41X、Z41H、Z41X、Z42H、Z44X；
暗桿閘閥：Z45X、Z45H、Z47F；
螺旋閘門：LMD單向、LMS雙向；
傘齒輪閘閥：Z540H、Z541H、Z542H、Z543H、Z545H;
波紋管閘閥：WZ41H、WZ41W；
低溫閘閥：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。
